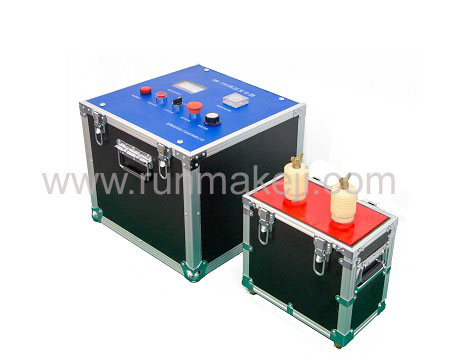

RM-750高壓發生器
一、概述
RM-750電纜測試高壓信號發生器，為電纜故障測距、定點提供高壓信號源,與本公司生產的電力電纜故障測距儀、電纜故障定點儀配和使用。
RM-750高壓信號發生器采用輕量化分體設計，方便工程測試人員移動，適應能力強；儲能電容器外置，方便并聯電容器，增加沖擊能量；多重安全防護，高壓零位保護，斷電后自動釋放高壓電容儲能；具有多種工作方式，輸出直流高壓連續可調。
2、最大儲能：1000J（或2000J）
3、電源：交流220V，50Hz
4、體積：450mm×450mm×460mm (主機）320mm×180mm×420mm（電容）
5、總質量：40kg
三、構成與功能

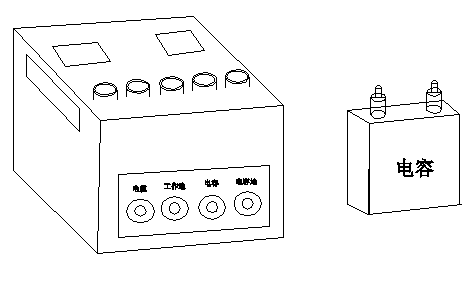

電纜測試高壓信號發生器的三維示意圖：

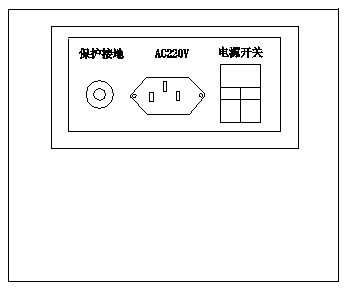

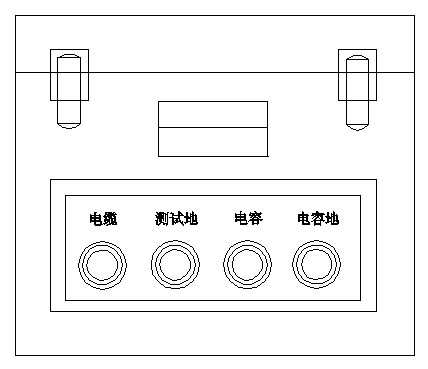

面板示意圖：
控制單元面板 輸入單元面板 高壓輸出單元面板

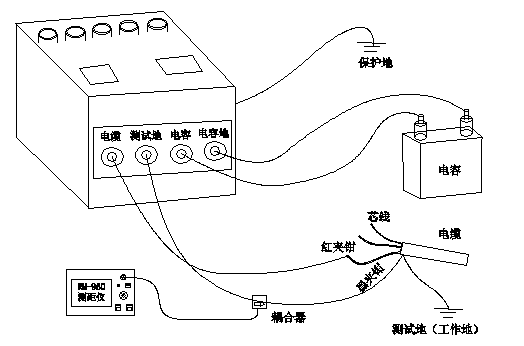

現場測試接線圖：
RM-750電纜測試高壓信號發生器，為電纜故障測距、定點提供高壓信號源,與本公司生產的電力電纜故障測距儀、電纜故障定點儀配和使用。
RM-750高壓信號發生器采用輕量化分體設計，方便工程測試人員移動，適應能力強；儲能電容器外置，方便并聯電容器，增加沖擊能量；多重安全防護，高壓零位保護，斷電后自動釋放高壓電容儲能；具有多種工作方式，輸出直流高壓連續可調。
二、技術指標
1、輸出沖擊電壓：0～30KV可調2、最大儲能：1000J（或2000J）
3、電源：交流220V，50Hz
4、體積：450mm×450mm×460mm (主機）320mm×180mm×420mm（電容）
5、總質量：40kg
三、構成與功能
電纜測試高壓信號發生器的三維示意圖：
面板示意圖：
控制單元面板 輸入單元面板 高壓輸出單元面板
現場測試接線圖：
